Berechnung der Fechralspirale
Merkmale und Eigenschaften von Phechral
X15Yu5 Fechtl Tisch
X23Yu5 Fechtl Tisch
X27Y7M2 Fehral
Spezifischer Widerstand von Ferritdraht
Spezifischer Widerstand des Fehr-Bandes

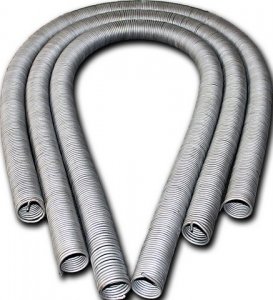

Fechralspulenberechnung, Kennlinie vom Lieferanten Evek GmbH

Tabelle der Eigenschaften der Aderendhülsentypen

Fehral-Drähte - Widerstandswert und Umrechnung von Metern in Kilogramm (pdf)

Durchmesser (mm) Querschnittsfläche (mm2) Oberfläche in 1 Meter (cm2/m) Widerstand in 1 Meter bei 20 °C (Ω/m) Meter in 1 kg Gewicht (kg/m) Widerstand in 1 Meter bei 20 °C (Ω/m) Meter in 1 kg Meter pro kg/m Gewicht (kg/m) Widerstand in 1 Meter bei 20 °C (Ω/m) Meter in 1 kg Gewicht des Meters (kg/m)
0.10 0.0078 3.14 159.2 17 206 0.581 180.6 17 933 0.558 180.6 17 905 0.558
0.12 0.0113 3.77 110.5 11 949 0.836 125.6 12 453 0.803 125.6 12 360 0.809
0.15 0.0177 4.71 70.7 7647 0.131 80.4 7970 0.125 80.4 7891 0.128
0.17 0.0227 5.34 55.1 5954 0.168 62.6 6205 0.161 62.6 6153 0.163
0.19 0.0284 5.97 44.1 4766 0.210 50.1 4959 0.201 50.1 4918 0.203
0.21 0.0346 6.60 36.1 3901 0.256 41.0 4066 0.246 41.0 4037 0.248
0.25 0.0491 7.85 25.5 2753 0.363 28.9 2870 0.346 28.9 2844 0.352
0.27 0.0573 8.48 21.8 2360 0.424 24.8 2460 0.407 24.8 2437 0.410
0.29 0.0661 9.11 18.9 2046 0.489 21.5 2132 0.469 21.5 2113 0.473
0.31 0.0755 9.74 16.6 1790 0.559 18.8 1866 0.536 18.8 1849 0.541
0.35 0.0962 11.00 13.0 1405 0.712 14.8 1464 0.683 14.8 1452 0.689
0.40 0.1257 12.57 9.95 1075 0.930 11.3 1121 0.892 11.3 1111 0.900
0.45 0.1590 14.14 7.86 850 0.1 177 8.93 886 0.1 129 8.93 878 0.1 138
0.50 0.1963 15.71 6.37 688 0.1 453 7.23 717 0.1 394 7.23 711 0.1 405
0.60 0.283 18.85 4.42 480 0.2 092 5.02 498 0.201 5.02 494 0.2 026
0.70 0.385 22.0 3.25 351 0.2 848 3.69 366 0.273 3.69 362 0.2 751
0.80 0.503 25.1 2.49 269 0.3 720 2.83 280 0.357 2.83 278 0.3 601
0.90 0.636 28.3 1.96 212 0.4 708 2.23 221 0.452 2.23 220 0.4 554
1.00 0.785 31.4 1.59 172 0.5 812 1.808 179.5 0.557 1.808 177.9 0.5 620
1.20 1.131 37.7 1.11 119 0.8 369 1.256 124.5 0.803 1.256 123.5 0.8 098
1.40 1.539 44.0 0.812 87.8 0.1 139 0.922 91.5 0.1 093 0.922 90.8 0.1 102
1.60 2.01 50.3 0.662 67.2 0.1 488 0.706 70.1 0.1 427 0.706 69.5 0.1 439
1.80 2.54 56.5 0.491 53.1 0.1 883 0.558 55.5 0.1 803 0.558 54.9 0.1 819
2.00 3.14 62.8 0.398 43.0 0.2 325 0.452 44.8 0.0223 0.452 44.5 0.2 248
2.20 3.80 69.1 0.329 35.5 0.2 813 0.374 37.0 0.0270 0.374 36.8 0.2 720
2.50 4.91 78.5 0.255 27.5 0.3 632 0.289 28.7 0.0349 0.289 28.4 0.3 516
2.80 6.16 88.0 0.203 21.9 0.4 557 0.231 22.9 0.0437 0.231 22.7 0.4 411
3.00 7.07 94.2 0.1768 19.1 0.5 231 0.201 19.92 0.0502 0.201 19.8 0.5 062
3.50 9.62 110.0 0.1299 14.0 0.7 120 0.1476 14.64 0.0683 0.1476 14.5 0.6 888
4.00 12.57 125.7 0.0995 10.75 0.9 299 0.1130 11.21 0.0892 0.1130 11.1 0.9 000
4.50 15.90 141.4 0.0786 8.50 0.1177 0.0893 8.86 0.1129 0.0893 8.78 0.1138
5.00 19.63 157.1 0.0637 6.88 0.1453 0.0723 7.17 0.1394 0.0723 7.11 0.1406
5.50 23.80 172.8 0.0526 5.69 0.1758 0.0598 5.92 0.1690 0.0598 5.87 0.1704
6.00 28.30 188.5 0.0442 4.78 0.2092 0.0502 4.98 0.201 0.0502 4.94 0.2026
6.50 33.20 204 0.0377 4.07 0.2456 0.0428 4.24 0.236 0.0428 4.21 0.2377
7.00 38.50 220 0.0325 3.51 0.2848 0.0369 3.66 0.273 0.0369 3.63 0.2757
