Metallschläuche

Allgemeine Eigenschaften

Metallschläuche sind flexible Verbindungselemente von Rohrleitungen, die für den Transport von flüssigen oder gasförmigen Medien unter hohem oder niedrigem Druck bestimmt sind und die Dichtheit des Kreislaufs in einem breiten Temperaturbereich gewährleisten,

Konstruktionsmerkmale

Das Hauptelement, das die Flexibilität des Schlauchs gewährleistet, ist der gewellte Teil, der aus korrosionsbeständigem, hochlegiertem Stahl hergestellt wird. Die Konstruktion ist durch ein Metallgeflecht verstärkt, das die Verwendung des Schlauchs bei höchstem Druck ermöglicht. Der gewellte Mantel wird durch Wickeln eines profilierten Bandes um die Wellenköpfe hergestellt. Die Wellungen können spiralförmig oder kreisförmig sein. Schläuche mit schraubenförmiger (spiralförmiger) Anordnung der Wellen können durch eine Drahtspirale im Durchmesser verstärkt werden. Kreisförmige Wellen sind gebräuchlicher, da sie unter hohen Druckbedingungen bei Längsspannung nicht verdreht werden können. Das wichtigste Festigkeitselement eines Metallschlauchs ist die Umflechtung, die dazu dient, den Schlauch vor unerwarteten Beschädigungen zu schützen. Die Umflechtung gewährleistet die korrekte Funktion des Schlauchs, wenn er radialen und axialen Kräften ausgesetzt ist, einschließlich Druckpulsationen während des Transports von Flüssigkeiten oder Gasen im System.

Herstellung

Metallschläuche werden mit einer oder mehreren Ummantelungen hergestellt, deren Anzahl vom Betriebsdruck abhängt. Das Geflecht gewährleistet die Funktionsfähigkeit unter dem Einfluss von radialen und axialen Belastungen und Druckpulsationen, die bei der Beförderung von flüssigen oder gasförmigen Medien durch die Rohrleitung unvermeidlich sind. Das Geflecht besteht in der Regel aus Edelstahldraht 12X18H9T mit einem Querschnitt von 0,3; 0,4; 0,5; 0,6 mm. Die Armaturen am Ende des Schlauches dienen zum Anschluss an den Hauptkreislauf. Die Armaturen werden mit dem flexiblen Schlauch durch Löten mit säurebeständigem Lot oder durch Schweißen (entweder durch Argon-Lichtbogen- oder Rollenkontaktschweißen) verbunden. Das Geflecht an den Endwellungen ist mit einer Muffe versehen, um die Wellungen vor den thermischen Auswirkungen des Schweißens und Lötens zu schützen. Falls erforderlich, ist es möglich, spezielle, nach Kundenzeichnung entworfene Anschlussstücke zu schweißen. Die Innen- und Außenflächen der Metallschläuche müssen frei von groben mechanischen Beschädigungen, sichtbarem Schmutz und anderen Mängeln sein, die nicht in der Materialspezifikation angegeben sind. Die Umflechtung muss fest um den Schlauch liegen und darf keine abstehenden gebrochenen Litzen und Drähte aufweisen.

Abmessungen

Die Schläuche werden mit verschiedenen Innendurchmessern der gewellten Schale bis zu DN 300 mm hergestellt. Die Größe der Schweißfittings in Form von Ringen wird auf der Grundlage der Anforderungen an den Betriebsdruck des Schlauches festgelegt. Um die TU-Anforderungen zu erfüllen, darf die Länge des flexiblen freien Teils des Metallschlauchs nicht weniger als 250 mm betragen. Nach Absprache mit dem Kunden kann der Schlauch als Baugruppe durch Zusammenschweißen mehrerer Schläuche hergestellt werden. Dieses Schweißverfahren wird durch Schweißringe realisiert.

Anwendung

Die Schläuche sind für den Transport von Medien mit einer Temperatur von bis zu 400°C geeignet. Bei der Bestellung von Schläuchen sind das zu transportierende Medium, der Arbeitstemperaturbereich und andere Parameter anzugeben. Betriebsdruck (P oper.) - Druck des beförderten Mediums im täglichen Betrieb. Die Druckstufe (PN) ist der höchste Arbeitsdruck, bei dem der Schlauch unter normalen Betriebsbedingungen betrieben werden kann. Wegen ihrer Zuverlässigkeit und langen Lebensdauer finden flexible Metallschläuche breite Anwendung: im Maschinenbau, in der Luftfahrt, im Schiffbau, in der industriellen Chemie, in der Metallurgie, in der Wärmekrafttechnik, bei der Herstellung von Tieftemperaturanlagen.

Vorteile von

Absorption von Vibrationen während des Transports von Flüssigkeiten oder Gasen unter verschiedenen Temperaturen und Drücken; Schutz vor zufälligen Beschädigungen; zuverlässige Verbindungen zu beweglichen Einrichtungen der Rohrleitung; Beseitigung von Ungenauigkeiten bei der Montage der Kontur. Die Festigkeit von Metallschläuchen wird bestimmt durch die Anzahl der Litzen, die als Verstärkung dienen; das Profil des gewellten Teils: die Wellenparameter, die Anzahl der Wellen pro Längeneinheit; die Wanddicke und das Material, das die Beständigkeit gegenüber den geleiteten Medien und den Bedingungen der mechanischen, chemischen und thermischen Einwirkungen beeinflusst. Die Korrosionsbeständigkeit hängt von der Beständigkeit des rostfreien Stahls 12X18H10T im Geflecht und der Beständigkeit des flexiblen Elements ab. Besonders schädlich ist die Lochfraßkorrosion, die durch chlorhaltige Medien und den Kontakt mit Meerwasser verursacht wird.

Betrieb

Die Haltbarkeit von Metallschläuchen steht in direktem Zusammenhang mit der Anzahl der Belastungszyklen - ein Belastungszyklus ist, wenn der Schlauch einmal bewegt und wieder in seine ursprüngliche Position zurückgebracht wird. Druck, Temperatur, Amplitude der Bewegung, Häufigkeit der Schlauchbewegung, Mindestbiegeradius, aggressive Medien, Vibration. In Kraftstoff- und Hydrauliksystemen sind flexible Schläuche Flüssigkeitsdrücken ausgesetzt, die zur Zerstörung der flexiblen Schläuche führen können, und zwar bei Drücken, die um eine Größenordnung niedriger sind als statische Belastungen. Die Quelle der Pulsation sind Plunger- und Zahnradpumpen. Beim plötzlichen Schließen der Ventile kommt es zu einem hydrodynamischen Stoß, der ebenfalls zur Zerstörung der Ummantelung führt. Um die Zuverlässigkeit zu erhöhen, ist es notwendig, Dämpfungseinrichtungen in das System einzubauen. Beim Fördern des Mediums durch den Schlauch ist es möglich, dass sich die Innenfläche des Faltenbalgs ablöst. Aus diesem Grund ist es nicht zulässig, Metallschläuche zu verwenden, wenn die Geschwindigkeit des Mediums größer als 8 m/s bei Flüssigkeiten oder größer als 50 m/s bei Gasen ist. Bei Anwendungen mit hohen Schwingungspegeln muss das Auftreten von Resonanzschwingungen verhindert werden.

Betriebsdaten

Der Betriebsdruck (entsprechend t° 20°C) wird berechnet, indem der Betriebsdruck bei der Temperatur des Mediums durch den Koeffizienten k gemäß der Tabelle geteilt wird:

Mindestlänge des Metallschlauchs

Längentoleranzen von Metallschläuchen

Besonderheiten bei der Montage

Bei der Wahl der Länge des Metallschlauchs ist darauf zu achten, dass er in der Nähe der Armaturen neutrale Abschnitte aufweist, die während des Betriebs nicht geknickt werden können. Ein Schlauch ohne neutrale Abschnitte darf nur geradlinig oder mit einem Versatz von max. 20-30 mm pro Meter Länge verlegt werden. Dehnen, Verdrehen und Zusammendrücken des Schlauches ist nicht zulässig. Die maximale Abweichung der Schlauchlänge von der Nennlänge beträgt 3%. Auch ein Biegeradius von weniger als: 10Dy - für Schläuche mit einem Nenndruck bis zu 100 bar (10 MPa); 5Dy - für Schläuche mit einem Nenndruck bis zu 100 bar (10 MPa); 12Dy - für Schläuche mit einem Nenndruck über 100Pa (10 MPa) ist nicht zulässig. Die Installation sollte so erfolgen, dass große lose Enden vermieden werden. Es sind Schellen, Stützen, Schalen usw. zu verwenden, um ein Durchhängen zu verhindern. Der flexible Teil des Schlauchs darf beim Anbringen der Schellen nicht verformt werden. Verwenden Sie zu diesem Zweck Leder, Gummi, Fluorkunststoff oder andere elastische Dichtungen. Der Schlauch muss mit dem Gewindeende so verbunden werden, dass ein Verdrehen verhindert wird. Beim Verbinden von Schläuchen mit Flanschenden und PTFE-Dichtungen sind die Schellen paarweise über Kreuz anzuziehen.

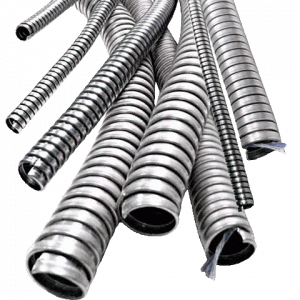

Gewellte Metallschläuche

Metallwellschläuche sind flexible Rohre aus rostfreiem Stahl. Je nach Anwendung werden sie in verschiedenen Durchmessern hergestellt und sind für unterschiedliche Betriebsdrücke ausgelegt. In der Industrietechnik werden sie als Armaturen verwendet, auch in Lüftungsanlagen sind sie als Entlüftung weit verbreitet. Außerdem werden diese Schläuche verwendet, wenn flexible Schläuche für den Außenschutz eingesetzt werden. Abgedichtete Wellschläuche werden zum Fördern von Wasser und anderen Flüssigkeiten verwendet.

Kaufen Sie zu einem günstigen Preis

Das Sortiment an Metallschläuchen, das von Evek GmbH verkauft wird, entspricht den GOST- und internationalen Qualitätsstandards. Wir bieten die besten Bedingungen für Groß- und Einzelhandelskunden. Die Lieferungen erfolgen. Hohe Qualität, günstige Preise und eine große Auswahl an Produkten bestimmen das Gesicht unseres Unternehmens. Wenn Sie unser Stammkunde werden, können Sie auf ein System von Preisnachlässen zählen. Die Zusammenarbeit mit uns hilft Ihnen bei der Verwirklichung aller technischen Pläne. Wir warten auf Ihre Bestellungen auf unserer Website.
