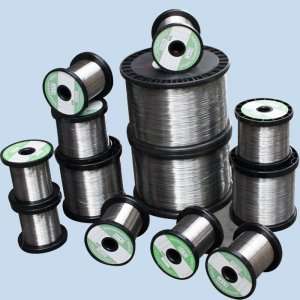

VR5 Wolfram-Rhenium-Thermoelement-Draht

Kaufen Wolfram Rhenium Draht VR5: Preis von einem Lieferanten Evek GmbH

Internationale Entsprechung

Markierung Analogon W. Nr. Aisi Uns En Bestellen
BP5 WRe20 Lieferung ab Lager, sofort verfügbar
VR20 WRe20 Lieferung ab Lager, sofort verfügbar

Der bekannte Aphorismus «alles ist relativ» zeigt, wie sich die Qualität solcher Legierungen VR5 und VR20.

Hitzebeständigkeit VR5 und VR20

Vorteile der Wolfram-Legierungen bestimmt und Rhenium. Wolfram — eines der feuerfesten, Schwermetalle und festes schmilzt bei t ° 3410 ° C und siedet bei der gleichen Temperatur wie die Oberfläche der Sonne: 6690 ° C. Wolfram-Legierungen in Härte und hohe Schmelzpunkt führen unter anderem. Wolfram wenig schlechter Rhenium, mit einem Schmelzpunkt von 3170 ° C und 5870 ° C Siedepunkt. Rhenium auf die Hitzebeständigkeit der Blätter weit hinter anderen Metallen zeigen eine hohe Festigkeit und Korrosionsbeständigkeit.

Doping-Funktionen

Legieren Wolfram 5% Rhenium verbessert die Rekristallisationstemperatur die Duktilität der Legierung erhöht — dies ist besonders wichtig, wenn es für eine positive Elektrode des Thermoelements verwendet wird. eine Legierung als negative Elektrode des Thermoelements unter Verwendung der thermoelektrischen Energie zu maximieren, erfordert Rheniumgehalt bis 35%, aber nicht höher. Andernfalls bei t ° bis 1100 ° C die Legierung Gleichmßigkeit verloren geht, und die thermoelektrische Leistung merklich verzerrt. In der heimischen Industrie Rhenium Additiv nicht übersteigt 20%, was die Verwendung von Wolfram-Rhenium-Thermoelemente bei t erlaubt ° bis 2500 ° C

Haltbarkeit

Wolfram-Rhenium-Legierung eine Beständigkeit gegenüber Helium, Argon, trockenem Stickstoff und Wasserstoff. SILICA Legierungszusätze erhöht die Stabilität der Legierung in der Temperatur auf 2000 ° C in 2−3 mal Bereich bis. Sensoren VR5 / 20 in der Lage, in einem Vakuum zu arbeiten. Für einen effizienteren Betrieb in einem Vakuum bei 1800 ° C und höher sollte mit grßerem Durchmesser Elektroden verwendet werden. VR5 / 20 wird allgemein als Differentialthermoelement verwendet — kann aus zwei gleiche Thermoelemente verbunden sind, in der Regel einander gegenüber bestehen. Diese Thermoelemente sind in der Lage, die Höhe der Temperaturdifferenz zwischen zwei verschiedenen Kreuzungen zu messen: die Arbeiter und kontingent.

Thermal EMF

Der Nominalwert der thermoelektrischen Energie bei niedrigeren Temperaturen bis zu 1600 ° C bis 24,59 mV ebenfalls Bei t = 1500 ° C, dieser Indikator nicht mehr als 23,31 mV und bei t = 1400 ° C Nennpegel von Thermospannung reduziert wird, ist gleich 21,97 mV.

Nachteile VR5 und VR20

Die Nachteile dieser Legierungen gehören schlechte Reproduzierbarkeit der thermoelektrische Leistung, in Anbetracht dessen, was zu einer Gruppe termoeletrodnye Paar Kategorien erforderlich ist: A-1, A-2, A-3. Kategorie A-1 ermöglicht die Legierung auf eine maximale Temperatur 2200 ° C, die Temperatur der Verwendungsmodus A-2 und A-3 bis 1800 ° C begrenzt ist Es ist strengstens einen Draht zu verwenden, um von verschiedenen Parteien verboten, da jede Partei Draht hat «seine eigene» Index der thermoelektrischen Energie. Wolfram und Rhenium — seltene Metalle, so dass ihre Kosten sind sehr hoch. Preis VR5 / 20 übersteigt deutlich die Kosten für die Thermoelemente anderer. Materials, aber immer noch weniger als die Kosten der optischen Pyrometer zur Messung und Kontrolle der Temperatur Modi in ähnlichen Industrieumgebungen.

Die Reaktion von Stickstoff und Wolfram-Rhenium-Legierung unter Vakuumbedingungen ist es erforderlich, Sauberkeit zu beobachten und besonders beachten Sie unbedingt die obligatorischen organischen Substanzen und Staub zu entfernen.

Anwendung

VR5 und VR20 verwendet für die Herstellung von Mess- und Geräte, Kontaktsensoren, Thermoelement (TBP) für die Messung von sehr hohen Temperaturen in der Stahlindustrie Umwandlung — flüssige Metalle. Bis zu 2500 ° C. Messfehler extrem klein ist (± 0,01 ° C), die das TBP einer der genauesten verfügbaren Geräte für Messungen in einer solchen aggressiven Umgebung macht.

Die Kalibrierungstabelle -termopar BAP-5 (BP-5) / BP-20 bei t ° den freien Enden von 0 ° C Tabelle Nenn statische Charakteristik der BP-Transformation (A) -1.

Die Temperatur des Arbeitsendes ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C T.e.d.s.mV, Temperatur, ° C
  0 10 20 30 40 50 60 70
0 0 0,121 0,246 0,373 0,504 0,637 0,772 0,910
100 1337 1483 1,632 1781 1.933 2086 2240 2396
200 2871 3032 3193 3355 3518 3682 3847 4012
300 4,512 4680 4843 5016 5185 5354 5523 5693
400 6,203 6373 6,543 6714 6834 7065 7,225 7396
500 7,908 8,073 8,248 8,418 8588 8,758 8928 9,098
600 9,605 9,774 9,943 10,111 10,280 10,448 10,615 10.783
700 11,283 11450 11,616 11,782 11,947 12,112 12,277 12,442
800 12,933 13,096 13,259 13,422 13584 13746 13,907 14,068
900 14,549 14,708 14,867   15,026 15,184 15,342 15.500
1000 16,125 16,281 16,436   16590 16,744 16,898 17,051
1100 17,659 17810 17,960   18110 18,260 18409 18,557
1200 19,146 19,292 19,438   19,583 19,728 19,872 20,015
1300 20,584 20,725 20,866   21,006 21,145 21,284 21,423
1400 21,971 22,107 22,242   22,377 22,511 22,645 22,778
1500 23,306 23,436 23,566   23,696 23,825 23,953 24,081
1600 24,588 24,713 24,838   24,962 25,085 25,209 25.331
1700 25816 25,936 26,056   26,175 26,293 26,411 26,528
1800 26,992

Technische Basisdaten

Temperatur ° C Nominalwert TEDS, mV Die Abweichung von den Soll TEDS, uV
1600 24.59 ± 102
1500 23,31 ± 99
1400 21,97 ± 96

Allgemeine Informationen

Wolfram-Rhenium-Draht-Thermoelemente thermoelectrodes geglüht abgestuft nominalen statischen Eigenschaften Umwandlung BP (A) -1 Draht technischen Bedingungen YaeO.021.142 Spezifikationen für die Herstellung von Thermo BAP-5 (BP-5) / BP-20 erfüllt

Empfehlungen für die Verwendung

Unzulässigkeit der Verwendung von Thermoelement-Thermoelement-Draht verschiedener Serien, auch mit den gleichen Nenn statische Kennthermoelektronen.

Kaufen Sie zum besten Preis

Auf Lager «Elektrovek-Stahl» Unternehmen bietet eine breite Palette an Thermoelemente. Unsere Büros befinden sich. einen Kauf ist möglich, ohne das Büro verlassen, durch die Website des Unternehmens. Für den Kauf müssen nur Ihre Bestellung und klicken Sie auf «kaufen». Falls erforderlich, zu aktuellen Problemen können Sie unsere Manager konsultieren. Sie werden alle erforderlichen Informationen über die Produkte, Preisklasse, die Durchführungsbedingungen. Die Vorlaufzeiten sind minimal. Wenn Großhandel Einkäufe Rabatte.

icoErfahrung in der Verwendung von Wolfram-Rhenium — Thermoelemente VR5 / 20 in der Hoch Thermometrie
