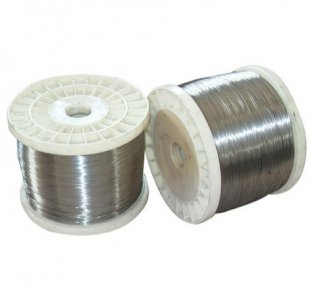

Konstantan - 2,0842 Draht

Internationale Entsprechung
Markierung | Analogon | W. Nr. | Aisi Uns | En | Bestellen |
---|---|---|---|---|---|
МНМц43-1.5 | 2.0842 | C72150 | CuNi44 | Lieferung ab Lager, sofort verfügbar |
Sie können mit einem Mann scherzen, aber man sollte mit seinem Namen nicht scherzen. Marina Zwetajewa.
Struktur
Name des Konstantan (constans) übersetzt aus dem Lateinischen als «permanent», «gleich bleibend», wie dessen elektrische Widerstandsänderung während Temperaturänderungen. Diese gelbe Silber-Legierung enthält 32−40% Ni, 60% Cu und bis zu 2% Mn. t ° Schmelz 1260 ° C Spezifisches Gewicht 8,9 g / cm³, TCR 14 • 10 -6 / ° C =
Würde
Bei 20 ° C der spezifische Widerstand = 0,48 Ohm mm 2 / m. Glühtemperatur linearen Ausdehnungskoeffizienten erreicht 2x10 -6 1 / K, Y geglühten Legierung nach Stabilisierung — sp = 400 — 500 MPa und EP = 40 — 50%, r = 0,46 bis 0,48 Ohm mm2 / m; in fester — sp = 655−720 MPa, EP = 2… 5%, r = 0,46−0,52 Ohm mm 2 / m.
Mängel
Ein wesentlicher Nachteil — eine große thermische elektromotorische Kraft (40−50 mV / ° C) in einem Paar von Kupfer, die seine Verwendung in stabile Widerstände und Hochpräzisionsinstrumente begrenzt — für die Anschlüsse Erhitzen führt zum Auftreten von Strömen, die die Messwerte verfälschen. Daher wird nicht Konstantan und Manganin, wenn Sie hohe Präzision benötigen, verwendet.
Anwendung
Weitverbreitete Verwendung von Konstantan bei der Herstellung von Kompensations Drähte gefunden, Widerstände, Heizungen. Es ist aus Draht Ø 0,03−5 mm und einer Banddicke von 0,1 mm gefertigt. Viel Konstantan Thermospannung in Kontakt mit Kupfer zu seiner Verwendung Thermoelemente führte für ° bis 500 ° C relativ niedrig t Mess Dies wird in der Regel Thermoelemente verwendet, wobei die positive thermoelectrodes — das Eisen, Kupfer und Chromel und negativ — Konstantan, Alumel und Kopel.
Die chemische Zusammensetzung des Konstantan MNMts 43−1,5 in% Material
Ni + Co | Fe | C | Si | Mn | Cu | Verunreinigungen |
---|---|---|---|---|---|---|
39−41 | ≤ 0,5 | ≤ 0,1 | ≤ 0,1 | 1 bis 2 | 56,1−60 | nur 0,9 |
Lieferungen
Vor allem Konstantan Nachfrage Pyrometer, so ist die wichtigste Art von Draht gewalzt. der Preis ist abhängig von den Weltmarktpreisen für Kupfer und Nickel — die Hauptkomponenten von Konstantan.
Legierung kommt in den folgenden Formen:
- Das Band (Dicke 0,1 bis 5,0 mm, einer Breite von 3−600mm).
- Der Rundstab (Ø 12 mm — 100 mm);
- Der Draht (Ø 0,1 — 12 mm);
Die physikalischen Eigenschaften der Legierung Konstantan MNMts 43−1,5 bei 20 ° C
Härte, weiche Legierung HB 10 -1 | Härte, harte Legierung HB 10 -1 | Schmelzpunkt, ° C: | Warmbearbeitungstemperatur, ° C: | Annealing-Temperatur, ° C: |
---|---|---|---|---|
380−480 MPa | 620−720 MPa | 1350 | 1170 — 920 | 870−950 |
